Il microfono senza fili di gamma VHF con la trasmissione di un segnale modulato via radio viene utilizzato non solo nelle sale da concerto, ma anche a casa, ad esempio per il karaoke. Portata radio fino a 15 m MIC-140. Pertanto, la ricezione del segnale dal microfono su un ricevitore FM standard consente di utilizzare il dispositivo anche come stazione radio per la comunicazione tra ambienti. La potenza dei radiomicrofoni è talmente bassa da non costituire un pericolo per l’aria. Questo dispositivo non richiede la registrazione presso Gosvyaznadzor. Se volete, potete acquistare il radiomicrofono a un prezzo simbolico fino a 500 Euro e modernizzarlo in modo che sia piacevole per l’anima.

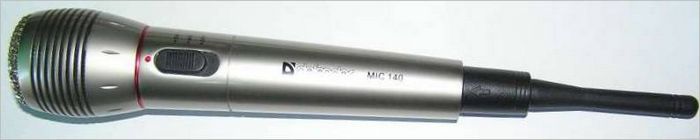

Foto 1. Vista esterna del radiomicrofono MIC-140
L’applicazione pratica del radiomicrofono è davvero versatile
L’applicazione pratica del radiomicrofono è davvero versatile
1. Buoni risultati nella versione dell’autore del radiomicrofono come dispositivo di ascolto. Il MIC-140 wireless può essere captato da qualsiasi ricetrasmettitore portatile o ricevitore omnidirezionale, ad esempio il Kenwood TH-F7 foto 2 , sintonizzato sul radiomicrofono in questo caso 98,1 MHz . Dato il basso costo del radiomicrofono, in alcuni casi non è nemmeno necessario costruire il circuito da soli. È sufficiente smontare il microfono e inserirlo in un altro corpo più compatto, ad esempio delle dimensioni di una scatola di fiammiferi.

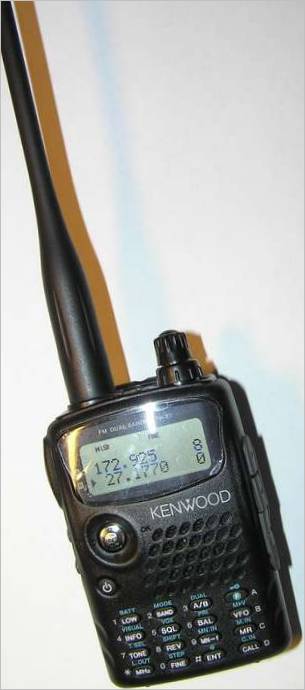

Foto 2. Ricetrasmettitore portatile Kenwood TH-F7
2. Dispositivo anti microspia. In prossimità del radiomicrofono vengono bloccati tutti gli altri trasmettitori anche le stazioni radio FM più potenti, se operavano su quella frequenza . Un leggero fruscio proveniente dal generatore del radiomicrofono funzionante. Pertanto, se i 98,1 MHz vengono utilizzati per intercettare qualcuno, è possibile origliare un dispositivo di ascolto accendendo il microfono della radio.
3. In futuro, la frequenza portante dell’oscillatore master del radiomicrofono potrà essere risintonizzata per adattarsi alla frequenza della “cimice” e quindi neutralizzarla.
Lo schema elettrico e il principio di funzionamento del radiomicrofono MIC-140 è sottoposto agli esperti folkloristici per comprendere il principio del suo funzionamento, e sarà sicuramente utile in caso di aggiornamento o riparazione del dispositivo.
È necessario tecnicamente: parlare il linguaggio dei radioamatori
Il radiomicrofono trasmettitore è un dispositivo elettronico, che può essere assemblato anche con componenti discreti che danno solo 1-2 serate libere e il ricevitore – qualsiasi radio, che può essere sintonizzato su una frequenza di 88-98 MHz.
I moderni ricevitori VHF includono solitamente un sistema di sintonizzazione automatica della frequenza AF che sintonizza il microfono della radio sulla frequenza con la massima precisione possibile. Il MIC-140 è dotato di un radiomicrofono, come illustrato nelle foto 3 e 4.

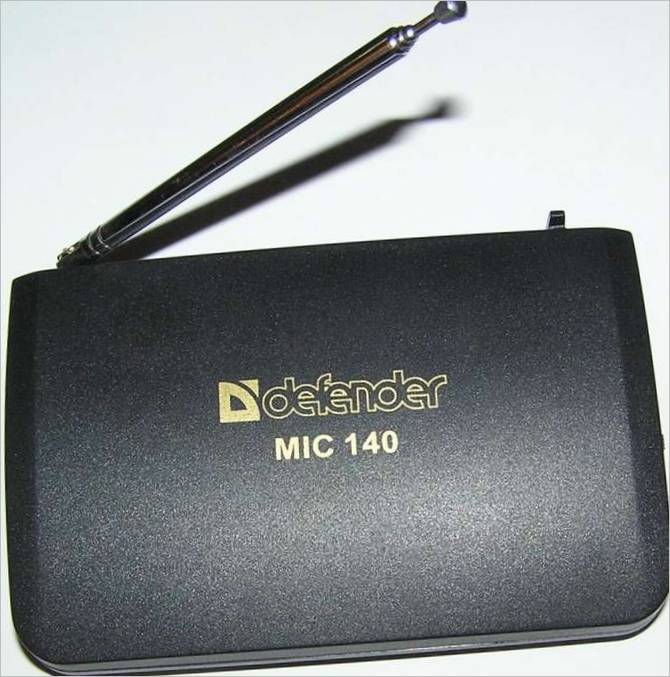

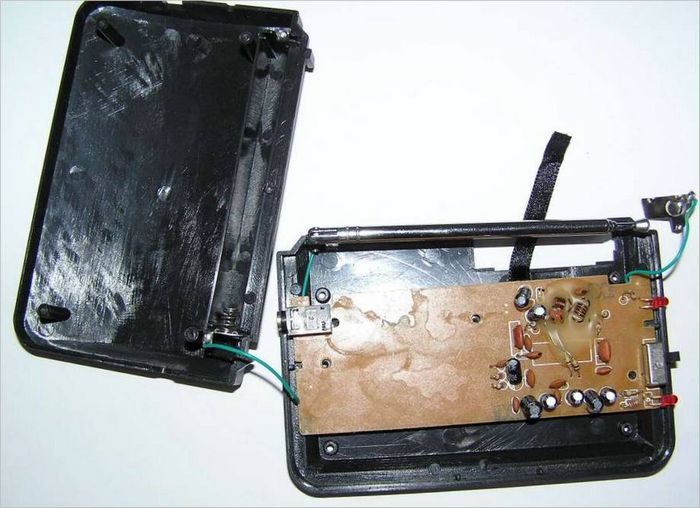

Foto 3 e 4. Ricezione VHF a 98,1 MHz: vista in sezione e vista esterna
Il ricevitore è dotato di un’antenna telescopica con una lunghezza massima di 45 cm. L’esperienza ha dimostrato che il ricevitore è in grado di captare il segnale del microfono in un appartamento di tre stanze, anche se l’antenna si trova a soli 8-10 cm di distanza. In futuro l’antenna potrebbe essere sostituita da un pezzo di filo di montaggio flessibile e isolato, ad es. MHTF-0,8.
L’uscita del ricevitore radio, se necessario, viene collegata tramite l’apposito connettore sull’alloggiamento alla cuffia o tramite un altro connettore all’amplificatore di potenza. La frequenza del generatore è modulata dal segnale di frequenza audio proveniente dal microfono, che converte il suono in impulsi elettrici.

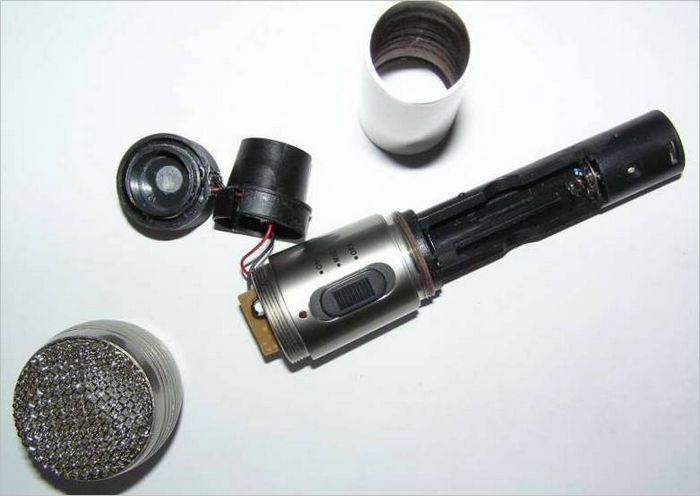

Foto 5. Vista del radiomicrofono con la copertura superiore rimossa
Qui si può vedere il microfono dinamico stesso con un’impedenza di 200 Ohm , il bordo del circuito stampato montato rigidamente con adesivo all’interno del corpo cilindrico del dispositivo, l’alloggiamento della batteria, l’interruttore di modalità radiomicrofono, microfono cablato e spento e altri dettagli della scocca.

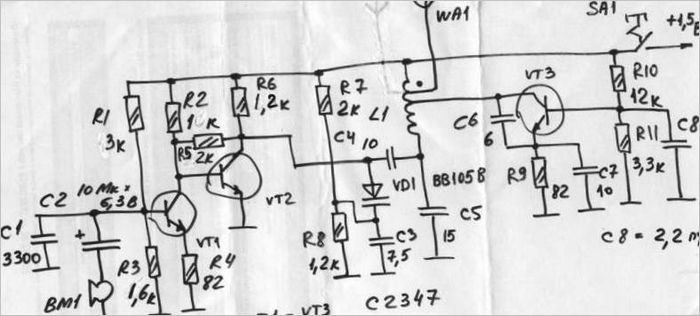

Fig. 6. Schema del circuito del radiomicrofono
Principio di funzionamento
Quando il microfono è acceso, il gruppo oscillatore viene eccitato dalla cella GB1. L’oscillatore master è realizzato con il transistor VT3. Il punto di funzionamento di questo transistor viene impostato con l’aiuto dei divisori R10, R11. I condensatori C7 e C8 sono condensatori di blocco.
Il carico del transistor VT3 è costituito dal circuito della bobina L1. I condensatori C4 e C5 formano un partitore capacitivo. L’ampiezza e la forma dei segnali dell’oscillatore dipendono dal rapporto di capacità di questi condensatori.
La modulazione di frequenza è ottenuta tramite un varicap BV105V. La varicap viene alimentata con la tensione del partitore nelle resistenze R7 e R8, che viene utilizzata per impostare il bias iniziale della varicap in fabbrica.
La tensione modulante della frequenza audio viene inviata al varicap dal collettore del transistor VT2. La deviazione di frequenza può essere modificata regolando il resistore R9.
L’amplificatore a bassa frequenza è costruito intorno ai transistor a guadagno diretto VT1 e VT2.
Il guadagno richiesto per lo stadio a transistor viene impostato con le resistenze R1 e R2. Il guadagno di questo stadio a due transistor è sufficiente per il normale funzionamento sull’intera gamma dinamica del microfono.
Specifiche del radiomicrofono
Trasmettitore radio a una frequenza di 98,1 MHz
Campo di lavoro fino a 15 m
Potenza del trasmettitore 10 mW
La gamma di frequenze va da 100 Hz a 13 kHz
Impedenza impedenza di uscita quando è collegata all’amplificatore 600 ohm
Caratteristiche dell’antenna
L’antenna WA1 è un filo argentato attorcigliato di 0,6 mm di diametro 7 mm di diametro della spirale, il numero di giri della spirale è 38 , “nascosto” in un perno di gomma. Questo pin è a sua volta fissato al microfono tramite un connettore a 3 pin all’estremità del corpo del microfono vedere connettore a innesto a pagina 6 . Fig. 5 . Un’antenna più lunga non è necessaria, perché disturberebbe l’oscillazione dell’oscillatore principale sul transistor VT1.
Perché il connettore di uscita è a 3 pin sull’alloggiamento?
Perché il connettore di uscita è a 3 pin sull’alloggiamento?
Il microfono MIC-140 è universale e può funzionare sia come trasmettitore VHF-FM che come normale microfono. In quest’ultimo caso, due dei tre pin del connettore sono necessari per collegare il segnale di uscita dell’amplificatore microfonico all’ingresso dell’amplificatore di potenza via cavo .
Il microfono wireless è alimentato da una singola batteria AA con una tensione nominale di 1,5 V. Il consumo di corrente è di soli 7 mA, sufficienti per 3 ore di funzionamento continuo del trasmettitore.
Nonostante ciò, il dispositivo funziona in modo affidabile ed è pronto per i sovraccarichi perché la potenza del trasmettitore è bassa e la tensione di alimentazione è di soli 1,5 V, il che garantisce che il transistor di uscita VT3 operi in modalità di trasmissione senza sovraccarichi.
La maggior parte dei componenti è montata verticalmente sulla scheda per risparmiare spazio nel corpo del microfono . La bobina L1 è priva di cornice. Contiene 5 spire di filo di rame argentato con un diametro di 0,8 mm, un diametro interno di 7 mm e un passo di avvolgimento di 1,25 mm. Conduttori della prima e della seconda bobina.
